Hallo Steffi

Vor einem Jahr sahen meine Versuchsaufbauten zum Schwaden im Manz ähnlich aus. Es ist dann am Ende ein geschlossener Edelstahlkasten mit Einspritztülle und hinten liegendem Dampfauslass geworden. Siehe auch: hier



Ein paar Erfahrungswerte:

Der Schwadenkasten steht am Rand genau richtig: Am Rand unterhalb der Backplatte verläuft auch die Heizschlange, die den Dampferzeuger mit aufheizt. Die Zeit zum Aufheizen des Ofens verlängert sich nur geringfügig. 40ml Wasser erzeugen 75 Liter Sattdampf und sind im Manz 30/1 zum Schwaden völlig ausreichend. Du brauchst deinen Kasten nicht zu entfernen, nach weniger als einer halben Minute ist das Wasser komplett verdampft.

Wenn Du den Kasten schmal genug aufbaust (hier 3cm) verliest du wenig Platz auf der Backplatte und es gibt passende Backbleche die noch daneben Platz finden.

Viel Spaß beim Experimentieren!

[pelzi]

@Michael, angeregt durch deinen Schwadenapparat vor ein paar Wochen habe ich meinen dann gebastelt. Aber vielleicht werde ich mich noch einmal intensiv damit beschäftigen müssen. Blos, ganz klar ist mir nicht, wie du dein Wasser dahinbekommst.

[esli]

Hallo Michael,
schönes Teil, möchte ich auch noch für meinen Manz. Was ich an Schellis Angaben nicht klar ist, warum stehen über den Bildern dreimal die gleichen Materialangaben.
Viele Grüße
Esli

[pelzi]

Hab ich das richtig bei Schelli verstanden? Er bastelt an einem Schwadomat in dieser Art und den kann man dann kaufen? Ich hoffe, das dauert nicht mehr so lange. Dann würde ich auch zugreifen.

[sun42]

@Steffi: Für die manuelle Wasserzuführung nehme ich die Ballspritze wie weiter vorne in diesem Thread beschrieben.
Ich habe alternativ auch einen Wasserzulauf mit Elektropumpe konstruiert der bei geschlossener Tür funktioniert und den 2mm dünnen Türspalt (also die Dicke der Silikon Türdichtung) als Durchführung nutzt. Die Konstruktion ist allerdings filigran und kompliziert und nur sehr schwer herzustellen.

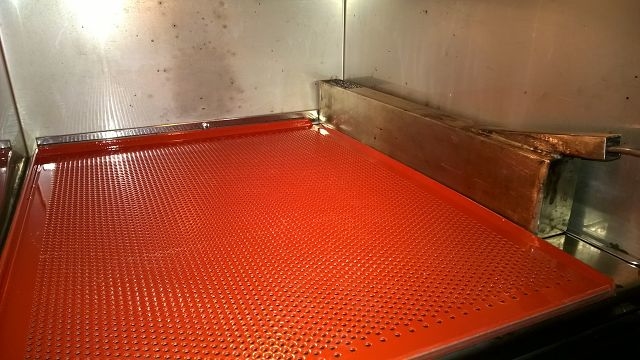

@Esli: Der Schwadenkasten aus dem Bild oben ist eine verbesserte Version für den Manz. Ich habe ein schmaleres Rechteckrohrprofil (60mm x 30mm) aus Edelstahl verwendet. Der Platz auf der Backplatte ist dadurch größer und man kann Normbleche verwenden.

[UlrikeM]

Hallo Michael,
zu deinem Schwadendings habe ich eine grundsätzliche Frage. Wenn du ihn seitlich direkt auf die Heizspirale stellst, wie deckt sich das dann mit dem Hinweis meines Elektrohändlers, dass ich meine Edelstahlschale mit den Steinen NICHT auf den Boden stellen soll, da es sonst zu Hitzestaus kommt, die der Heizspirale nicht gut tun?
Im alten Herd, der im Boden einen Topf für die Dampfherstellung hatte, habe ich das nämlich gemacht, die Schale nämlich direkt auf die Vertiefung gestellt und ich habe den Eindruck, der Schwaden war besser als jetzt, wo ich die Form auf ein flaches Kuchengitter stelle.
Ist das Manz spezifisch oder könnte ich die Form auch im neuen Ofen auf den Boden stellen?

[pelzi]

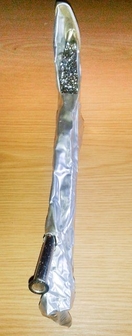

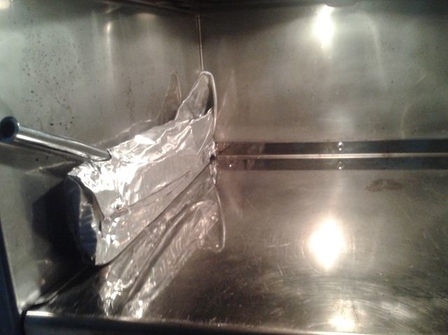

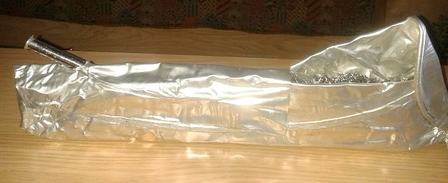

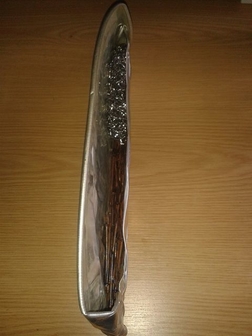

Heute habe ich mir ein neues Schwadengerät gebastelt nach Vorlage von Michael, nur vereinfacht, weil ich nicht löten kann. Viel schmaler (2,5 cm), wie mein oben gezeigtes. Nun fehlt mir nur noch die Spritze. Und dann wird es ausprobiert. Bin ja gespannt, ob es funzt. Habe vorn ein paar Nägel drin, damit die Aluschale einen Halt hat und hinten ist diese Edelstahlputzwolle drin.

[sun42]

Hallo Steffi

Deine Kreativität ist gnadenlos, chapeau !

Bitte sei unbedingt vorsichtig beim Ausprobieren deiner Konstruktion

Deine Einspritztülle ist sehr lang und endet vermutlich direkt auf den Nägeln. In diesem Fall können Wasserdampf und heisse Tropfen aus der Tülle zurückschlagen. Also unbedingte Vorsicht beim Ausprobieren, Verbrühungsgefahr

Bei der Kastenkonstruktion besteht das Problem nicht, da die Tülle auf der Kastenoberseite endet.

[pelzi]

Hihi, alles am Schraubstock geformt. Michael, ich werde vorsichtig sein. Aber das Rohr dürfte nicht auf den Nägeln enden. Vielleicht bringt SchwieTo mir nachher noch den Gummiball aus der Apotheke mit. Und dann geh ich mal in die Werkstatt auf Suche, ob wir für vorn dran was Passendes finden. Sonst muss ich bald mal in den Baumarkt. Aber morgen wird es dann eben mit dem Pumpsprüher ausprobiert.

[sun42]

Hallo Ulrike

Hallo Michael,
zu deinem Schwadendings habe ich eine grundsätzliche Frage. Wenn du ihn seitlich direkt auf die Heizspirale stellst, wie deckt sich das dann mit dem Hinweis meines Elektrohändlers, dass ich meine Edelstahlschale mit den Steinen NICHT auf den Boden stellen soll, da es sonst zu Hitzestaus kommt, die der Heizspirale nicht gut tun?
Im alten Herd, der im Boden einen Topf für die Dampfherstellung hatte, habe ich das nämlich gemacht, die Schale nämlich direkt auf die Vertiefung gestellt und ich habe den Eindruck, der Schwaden war besser als jetzt, wo ich die Form auf ein flaches Kuchengitter stelle.
Ist das Manz spezifisch oder könnte ich die Form auch im neuen Ofen auf den Boden stellen?

Wenn Du ein Stück Mineralwolle oder Holz auf den Backofenboden legen würdest hätte Dein Händler recht: Die Wärmeleitfähigkeit dieser Materialien ist so schlecht, dass es zu einem Wärmestau kommen würde. Das ist auch der Grund warum eine Fußbodenheizung mit einem Holzparkettboden nicht funktioniert.

Bei Metall ist das Gegenteil der Fall. Stahl ist ein perfekter Wärmeleiter, ca. 400 mal besser als Holz. Einen heißen Holzlöffel kann man gerade noch anfassen, an dem heißen Stahlgriff einer Pfanne verbrennt man sich unweigerlich die Finger.

Eine Stahlschale mit Nägeln oder Schrauben auf dem Ofenboden ist also sicherlich unbedenklich. Die Wärme wird sehr gut in den Ofen abgeleitet. Lavasteine sollten ebenfalls kein Problem sein.

[Eigebroetli]

http://schellikocht.de/wordpress/allgem ... rkenntnis/

Leider geht der Link nicht mehr. Der ist ja auch schon fast fünf Jahre alt. Hier ist der Neue: http://schellikocht.de/post/view/ofenfhrerschein-die-wichtigste-erkenntnis.

Vielleicht könnte sich ja jemand vom lieben Moderatoren Team darum kümmern, dass er in Babsies Beitrag auf der ersten Seite geändert wird? Dann müssen weitere Interessierte sich nicht bis auf die letzte Seite durchklicken. Denn der Beitrag ist wirklich toll!

[Brotstern]

Der Link ist jetzt aktualisiert und tut was er soll!

[babsie]

danke Brotstern, Schelli hat seine HP umgebaut, daher paßte der Link nicht mehr

[Brotstern]

Gern geschehen, babsie!
Wenn irgendwer irgendwo einen Link entdeckt, der nicht (mehr) funktioniert - einfach Bescheid geben, wir tun unser Bestes!
